木材常見的自然缺陷有節(jié)疤、變色、蟲眼、裂紋等。裂縫是由外力或溫度和濕度的變化對木材的影響造成的，導(dǎo)致纖維彼此分離。

木材開裂主要表現(xiàn)為表面裂紋、內(nèi)部裂紋、端部裂紋和車輪裂紋。讓我們簡要地看一下這些形式的裂縫的原因：

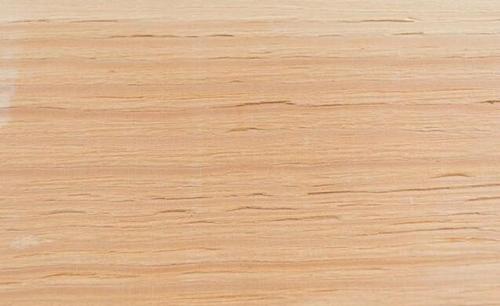

一、表裂：

表面裂紋是指原木主體或木材的表面裂紋。裂紋通常限制在弦面和徑向發(fā)展。木材干燥時，水分從表面蒸發(fā)。當(dāng)表層含水率低于纖維飽和點時，表層木材開始收縮，而相鄰內(nèi)層木材的含水率仍高于纖維飽和點，不收縮。表面木材的收縮受內(nèi)層木材的限制，不能自由收縮，從而產(chǎn)生了木材的內(nèi)應(yīng)力：表面木材被拉出，內(nèi)木被壓縮。干燥條件越強烈，木材內(nèi)層和外層的含水率差異越大，內(nèi)應(yīng)力越大。如果表層的拉伸應(yīng)力超過木材橫向晶粒的抗拉強度，則木材組織被撕裂。由于木材射線組織的抗拉強度小于相鄰纖維的拉伸強度，裂紋首先沿木材射線產(chǎn)生。

二、內(nèi)裂：

那就是內(nèi)部裂縫。內(nèi)部裂縫通常也稱為蜂窩狀裂縫。在干燥的后期發(fā)生內(nèi)部裂化，有時在干燥材料的儲存期間發(fā)生。通常不容易從木材外部找到，但在嚴重的情況下，可以通過表面的凹陷來判斷。內(nèi)部裂縫是由木材內(nèi)層的拉應(yīng)力引起的。

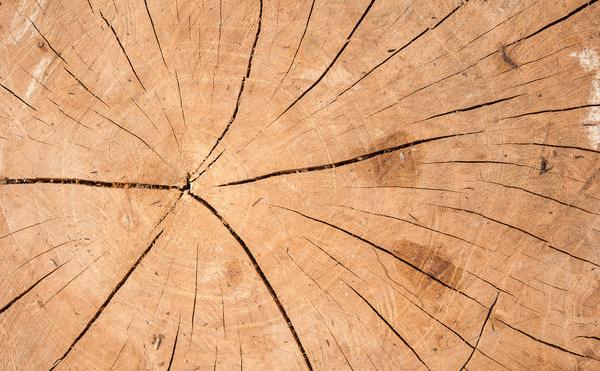

三、端裂：

也就是說，端部裂紋。端部劈裂或局限于木材的端部，或延伸至端部的一側(cè)或兩側(cè)，通常稱為劈裂。其主要原因是木材沿紋理方向的導(dǎo)水率遠大于沿紋理方向的導(dǎo)水率。木材干燥后，從端面蒸發(fā)的水比從側(cè)面蒸發(fā)的水快得多。端部含水率低于中部含水率，端部收縮受中部木材的限制，端部產(chǎn)生拉（伸）應(yīng)力。當(dāng)拉應(yīng)力超過木材的橫向拉伸強度時，端部表面就會開裂。

四、輪裂：

這種裂紋沿成長輪發(fā)展，常延伸至鄰近的成長輪。開裂通常發(fā)生在干燥的早期，發(fā)生在材的端面。隨著干燥的進行，裂紋加深和延長。有時發(fā)生在內(nèi)部，但發(fā)生在干旱后期，由嚴重的內(nèi)部拉伸應(yīng)力引起。
